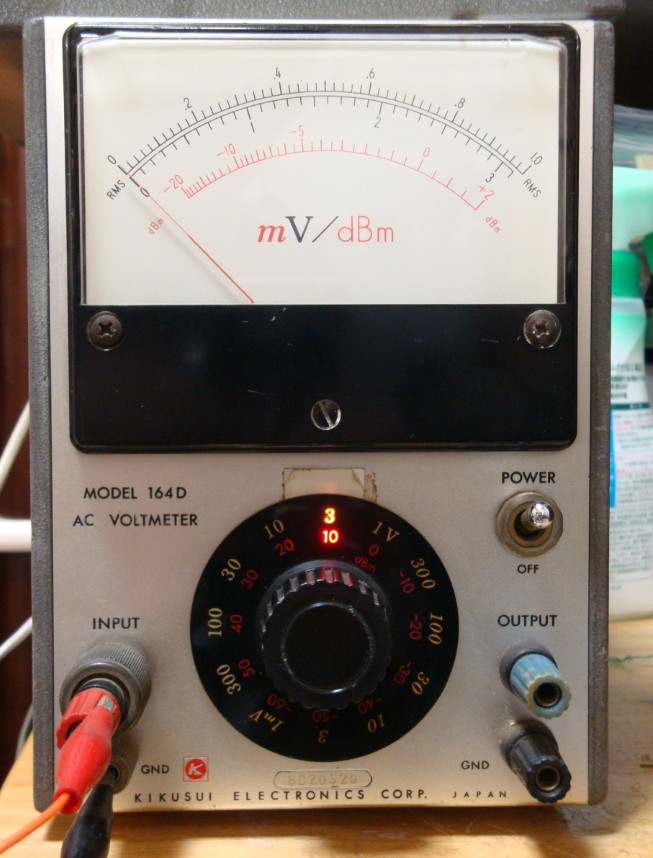

菊水電子　ACボルトメータ164D

菊水電子工業のACボルトメータを入手しました。
真空管電圧計VTVMはあるのですが、整備しないと使えないので
より使いやすい半導体式をヤフオクで落札しました。
電源は入り、メーターは振れるものの、動作未確認のものです。

ネットで調べると、取扱説明書は、メーカーのHPからダウンロード
できました。さすがに菊水電子さんはアフターサービスが良いです。
残念ながら回路図までは添付されていませんが、親切な方が
公開されていましたので、メンテナンスには事足りました。

入力インピーダンス10MΩで、初段アンプは2SK30Aです。
1mVレンジまでありますので、μVオーダーにも使えます。

先ず、レンジ切替スイッチのランプが点灯していません。

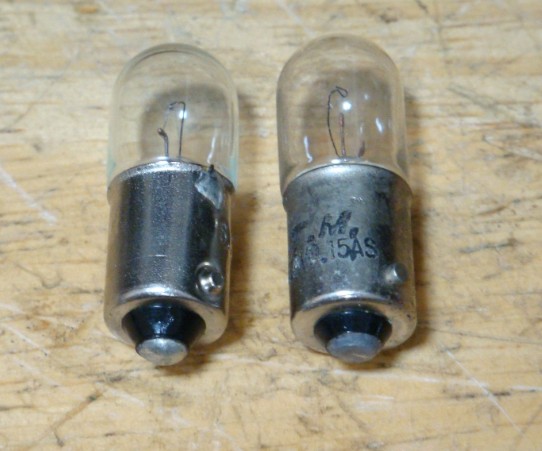

6.3V/0.15Aのパイロットランプでしたので、Amazonで調達しました。
写真左が新品、右側が切れていたPLです。

レンジを切替えるとメーターがふらふらして、接触不良のようです。

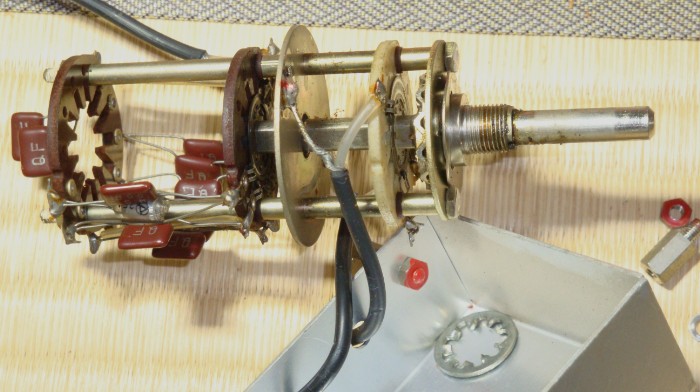

仕方がないので、ロータリースイッチを取り出しました。
やはり、接点が埃や酸化で黒くなっていましたので、無水エタノール
を付けた綿棒で、あらかたの汚れを落とした後に、接点洗浄剤で
クリーニングしました。理想は分解洗浄ですが、ちょっと面倒なので、
洗い流すという感じです。

回路図を見ていて、入力のカップリングコンデンサが気になりました。

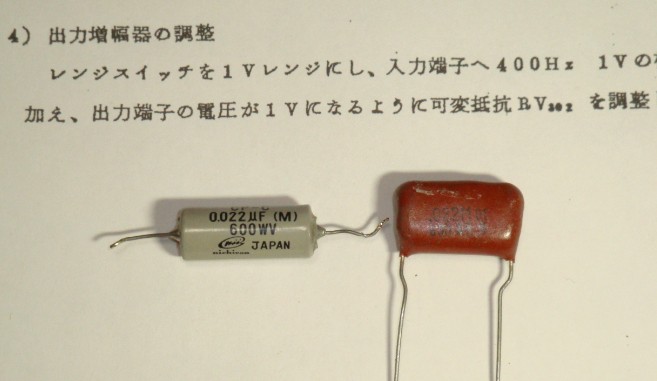

0.022μF/600Vのオイルコンです（写真左側）。LCRテスターで測定すると、
0.027μF/D=0.027＠100kHzでした。損失係数が少し大きくなっています。
入力信号ラインですので、フィルムコンに交換しておきます（写真右）。
ちなみに、フィルムコンは0.022μF/D=0.000＠100kHzでした。

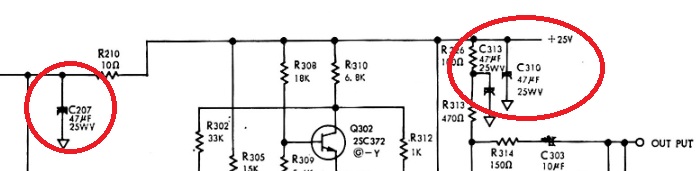

もう一つ回路で気になったのが、電源ラインの電解コンデンサです。
電源は+25Vなのですが、電解コンの仕様が25WVになっています。
通常であれば、35WVか50WVくらいのマージンを持たせるのですが、
菊水電さんらしからぬ設計ですね。劣化はしていなかったので、今回は
交換しませんでしたが、ちょっと気持ち悪いところです。

最後に調整です。調整手順は説明書に記載されています。
１）電源電圧+25Vの調整
２）プリアンプの周波数特性
　　30mVレンジにて、校正電圧400Hz/30mV、1MHz/30mVで校正
３）入力段分圧器の調整
　　1Vレンジにて、400Hz/1V、40kHz/1Vで校正

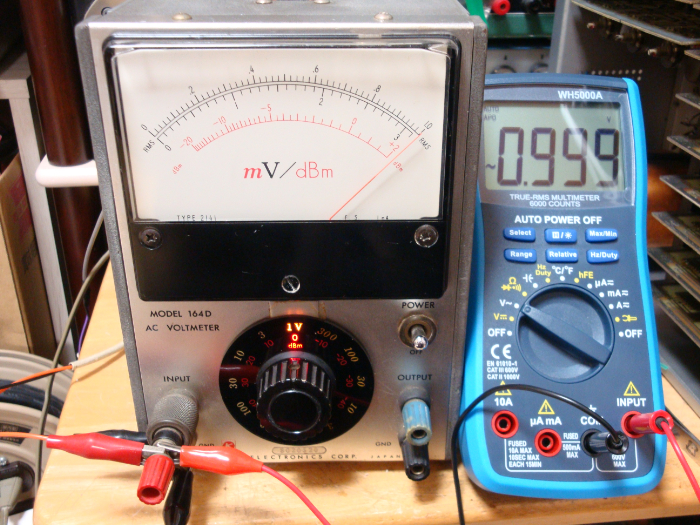

　　上の写真は、発振器から400Hz/1Vを入力しているところです。
　　手持ちのDMMは400Hzまでであれば正確なAC電圧を測定できます。
４）モニタ出力の調整
　　OUTPUT端子には、フルスケールで1Vの電圧が出力されます。
　　400Hz/1Vの入力で調整しておきます。

2026年10月25日作成
